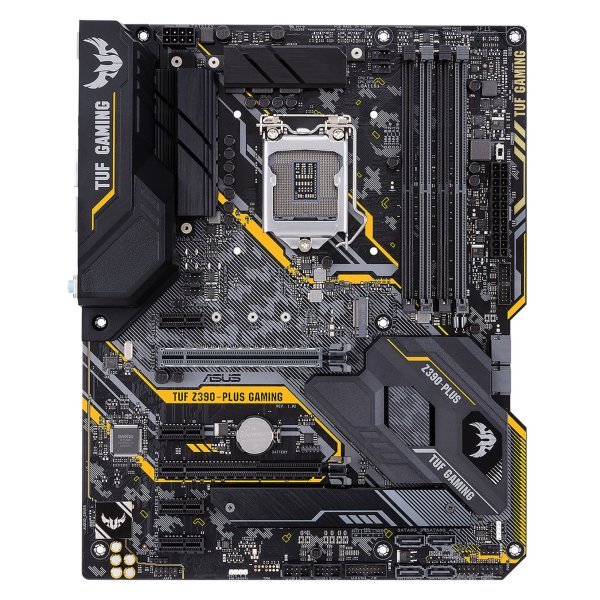

Placa base asus intel tuf z390 – plus gaming socket 1151 ddr4 x4 2666mhz max 64gb hdmi display port atx

Cpu
intel® socket 1151 9th – 8th gen intel® core – pentium® gold and celeron®
de procesadores
soporta cpu intel® 14 nm
soporta intel® turbo boost technology 3.0
* visita www.asus.com para conocer la lista de cpus soportadas.
* compatibilidad intel® turbo boost 3.0 sujeta al modelo de cpu.
chipset
intel® z390
memoria
4 x memoria dimm – max. 64gb – ddr4 4266(o.c.) – 4133(o.c.) – 4000(o.c.) – 3866
(o.c.) – 3733(o.c.) – 3600(o.c.) – 3466(o.c.) – 3400(o.c.) – 3333(o.c.) – 3300
(o.c.) – 3200(o.c.) – 3000(o.c.) – 2800(o.c.) – 2666 – 2400 – 2133 mhz non – ecc – un –
buffered
arquitectura de memoria dual channel
compatible con intel® extreme memory profile (xmp)
visita www.asus.com o el manual de usuario para consultar la lista de
vendedores cualificados (qvl).
* la frecuencia máxima varía según el procesador instalado.
gráfica
integrated graphics processor – intel® uhd graphics support
múltiples salidas vga: hdmi – displayport
– compatible con hdmi con una resolución máxima de 4096 x 2160 a 30 hz
– compatible con displayport con una resolución máxima de 4096 x 2304 a
60 hz
compatible con intel® intru 3d – quick sync video – clear video hd
technology – insider
cumple el estándar multi – stream transport dp 1.2 para la conexión en serie
de tres monitores
compatible multi – gpu
compatible con amd crossfirex technology
ranuras de expansión
1 x pcie 3.0 – 2.0 x16 (x16 or x8+x4+x4)
1 x pcie 3.0 – 2.0 x16 (máx. a modo x4) *1
4 x pcie 3.0 – 2.0 x1 *1
*for 3 ssd on cpu support – install a hyper m.2 x16 card (sold separately) into
the pciex16_1 slot – enable this card under bios settings.
almacenamiento
intel® z390 chipset :
1 x zócalo 3 m.2 con m key – compatible con dispositivos de almacenamiento
2242 – 2260 – 2280 (modo sata & pcie 3.0 x 4)*2
1 x zócalo 3 m.2 – con m key – compatible con dispositivos de almacenamiento
2242 – 2260 – 2280 – 22110 (modo sata & x4 pcie)*3
6 x puertos sata 6gb – s – gris – *3
compatible con raid 0 – 1 – 5 – 10
compatible con intel® rapid storage technology
compatible con intel® optane
intel® cpu with intel® rapid storage technology support (raid 0 & raid 1)
pciex16_1 slot supports up to 3 intel® pcie nvme ssds via a hyper m.2 x16
series card*4
red
intel® i219v – featuring turbo lan
tuf languard
dual interconnect between the integrated media access controller (mac) and
physical layer (phy)
audio
realtek® alc s1200a 8 canales codec de audio de alta definición
– compatible con: jack – detectión – jack – retasking en panel frontal
características de audio:
– exclusive dts custom for gaming headsets.
– aislamiento de audio: asegura la separación de las señales de sonido y las
digitales – lo que reduce las interferencias notablemente.
– capas dedicadas para audio: las capas separadas para los canales
derecho e izquierdo protegen las señales débiles de audio.
– condensadores fabricados en japón con un sonido realista – cálido y natural
* choose the chassis with hd audio module in front panel to support 8 –
channel audio output.
puertos usb
intel® z390 chipset :
2 x puerto(s) usb 3.1 gen 2 (2 en panel posterior – – tipo a)
intel® z390 chipset :
8 x puerto(s) usb 3.1 gen 1 (4 en panel posterior – – 4 en placa – tipo a)
intel® z390 chipset :
4 x puerto(s) usb 2.0 – 1.1 (4 en placa)
características especiales
fan xpert4
– advanced fan and liquid controls for ultimate cooling and quietness
asus tuf protection
– asus digi + vrm: 8+1 phase digital power design
– asus safeslot: protect your graphics card investment
– asus esd guard: enhanced esd protectión
– asus overvoltage protectión: world – class circuit – protecting power design
– asus stainless – steel back i – o: 3x corrosión – resistance for greater
durability!
– asus languard: protects against lan surges – lightning strikes and static –
electricity discharges!
asus optimem ii
– optimem (improved ddr4 stability)
asus epu :
– epu
tuf engine! diseño de alimentación:
– componentes tuf (bobinas de choke – condensadores y mosfet con
certificación de calidad militar)
características exclusivas asus :
– ai suite 3
– ai charger
– turbo lan
– pc cleaner
– file transfer
– asus c.p.r.(cpu parameter recall)
soluciónes térmicas asus :
– stylish fanless design: pch heat – sink & mos heat – sink & m.2 heat – sink
solutión
– asus fan xpert 4
aura :
– control de iluminación aura
– conectores para tiras rgb
asus ez diy :
– asus o.c. tuner
– asus crashfree bios 3
– asus ez flash 3
– asus uefi bios ez mode
asus q – design :
– asus q – slot
– asus q – dimm
m.2 integrado en placa (la última tecnología de transferencia compatible con
hasta 32 gb – s de velocidad)
memok! ii
– enhance memory compatibility. more smart and convenient. keep high
performance. (shorten the pc starting time)
q – installer
– auto download driver and software. friendly for first pc builder.
e – s panel trasero
1 x teclado ps – 2 (violeta)
1 x ratón ps – 2 (verde)
1 x displayport
1 x hdmi
1 x red (rj45)
2 x usb 3.1 gen 2 tipo a –
4 x usb 3.1 gen 1 tipo a
3 x e – s 8 canales de audio
e – s internas
2 x conector(es) usb 3.0 soporta(n) 4 usb 3.0 extra(s)
1 x zócalo m.2 3 con m key – compatible con dispositivos de almacenamiento
tipo 2242 – 2260 – 2280 (modo sata & pcie 3.0 x 4)
6 x conector(es) sata 6gb – s
1 x conector(es) ventilador de cpu (4 – pin)
2 x conector(es) ventilador chasis (4 – pin)
1 x conector ventilador cpu opt (4 – pin)
1 x cabezal de salida s – pdif
1 x conector de alimentación eatx de 24 contactos
2 x aura rgb strip header(s)
1 x conector de audio en panel frontal (aafp)
1 x conector de alimentación 12 v de 8 – contactos eatx
2 x usb 2.0 1 – port connector(s) support(s) additiónal 4 usb 2.0 port(s)
1 x m.2 socket 3 with m key – type 2242 – 2260 – 2280 – 22110 storage devices
support (sata & pcie 3.0 x 4 mode)
1 x jumper clear cmos
1 x aio_pump connector ()
1 x memok! ii switch(es)
1 x conector de panel de sistema
accesorios
manual de usuario
protección de e – s
2 x cable(s) sata 6gb – s
1 x tornillos m.2
1 x tarjeta de certificatión tuf
1 x tuf gaming sticker
1 x scd (by región)
bios
128 mb flash rom – uefi ami bios – pnp – sm bios 3.1 – acpi 6.1 – multi – language
bios – asus ez flash 3 – crashfree bios 3 – f11 ez tuning wizard – f6 qfan
control – f3 my favorites – last modified log – f9 search – f12 printscreen – and
asus dram spd (seríal presence detect) memory informatión
disco de soporte
drivers
asus utilities
asus ez update
anti – virus software (oem versión)
sistema operativo
windows® 10 64 – bit
formato de fábrica
formato de fábrica atx
12.0 pulgadas x 9.6 pulgadas ( 30.5 cm x 24.4 cm )
solución de administración
wol by pme – pxe
notas
*1. the pcie x1_3 – pcie x1_4 slots share bandwidth with pcie x16_2. the
pcie x16_2 slot runs at x2 mode as default. please check bios for more
configuratión.
*2. cuando se instala un dispositivo sata en la ranura m.2_1 – el puerto
sata_2 queda inutilizado.
*3. cuando se instala un dispositivo en modo sata en la ranura m.2_2 – los
puertos sata_5 – 6 quedan inutilizados.
*4. supports cpu raid with intel® pcie nvme ssds. raid 0 and 1 are
supported via a hyper m.2 x16 series card or on raid sets created between
the onboard m.2 socket and a hyper m.2 x16 series card.
